Батарея конденсаторов высокого напряжения — это система, состоящая из нескольких конденсаторов, соединённых последовательно, параллельно или комбинированным образом, предназначенная для накопления и управления большими объёмами электрической энергии при высоком напряжении. Эти установки являются неотъемлемой частью энергосистем, выполняя важнейшие функции — компенсацию реактивной мощности, стабилизацию напряжения и коррекцию коэффициента мощности. За счёт накопления и отдачи реактивной энергии батареи конденсаторов повышают эффективность энергосистемы, увеличивают пропускную способность линий электропередачи и поддерживают стабильный уровень напряжения при изменяющихся нагрузках.

Батарея конденсаторов высокого напряжения работает по принципу локальной компенсации реактивной мощности. Она обеспечивает подачу реактивной энергии, необходимой для возбуждения индуктивных нагрузок, тем самым снижая нагрузку на сеть, связанную с передачей реактивной мощности на большие расстояния.

Характеристики и преимущества

Коррекция коэффициента мощности

Батареи конденсаторов значительно повышают коэффициент мощности в электрических системах. Это улучшение оптимизирует общую эффективность системы за счёт снижения потерь реактивной мощности.

Стабильность напряжения

Снижая колебания напряжения в сети, батареи конденсаторов способствуют повышению стабильности напряжения. Это особенно важно в приложениях, где резкие изменения нагрузки могут приводить к провалам напряжения.

Энергосбережение

Повышенный коэффициент мощности, достигаемый при использовании батарей конденсаторов, уменьшает потери энергии в системах передачи и распределения. В результате конечные потребители получают выгоду за счёт снижения энергопотребления и эксплуатационных затрат.

Увеличение пропускной способности системы

Интеграция батарей конденсаторов увеличивает общую мощность электрической инфраструктуры. За счёт снижения потребности в реактивной мощности сеть может передавать больше активной мощности при существующих линиях электропередачи.

Компенсация падений напряжения

Передача реактивной мощности на большие расстояния может вызывать значительные падения напряжения на удалённых точках нагрузки. Батареи конденсаторов обеспечивают компенсацию реактивной мощности, помогая поддерживать уровень напряжения в допустимых пределах и обеспечивая надёжную работу оборудования конечных пользователей.

Фильтрация гармоник (при использовании с реактором)

Когда батарея конденсаторов используется совместно с последовательным реактором в составе компенсационной системы, она может быть настроена как фильтр гармоник на определённую частоту (например, 5-ю, 7-ю или 11-ю гармонику). Такая система не только обеспечивает компенсацию реактивной мощности, но и поглощает основные гармонические токи в сети, снижая гармонические искажения и улучшая качество электроэнергии.

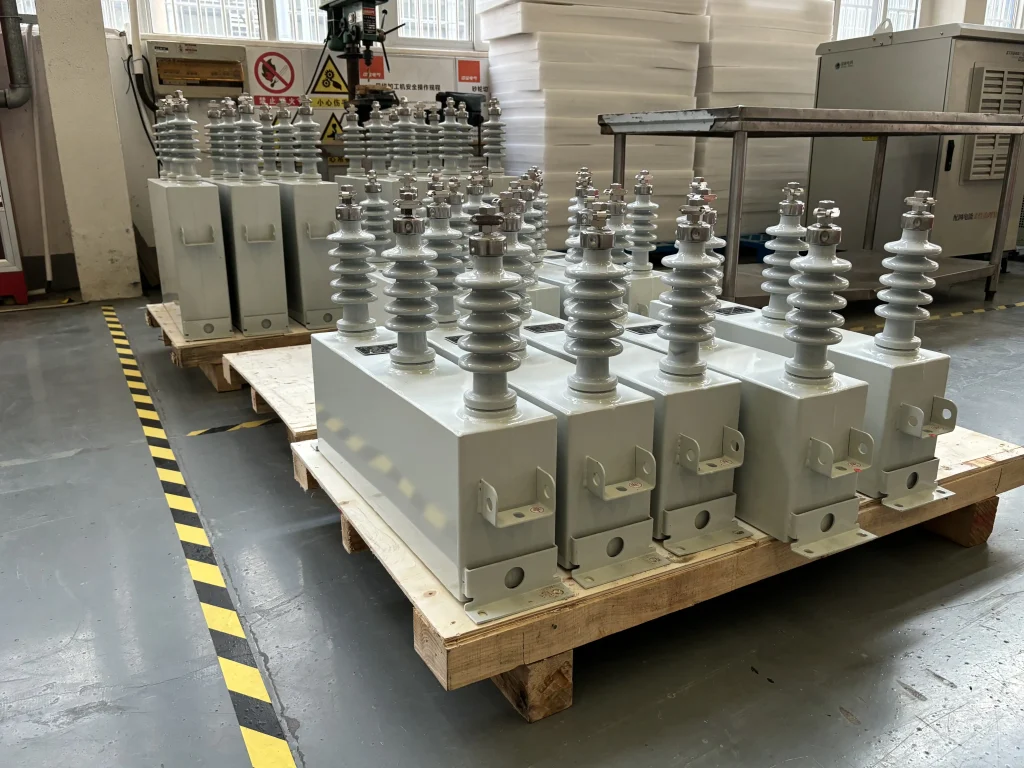

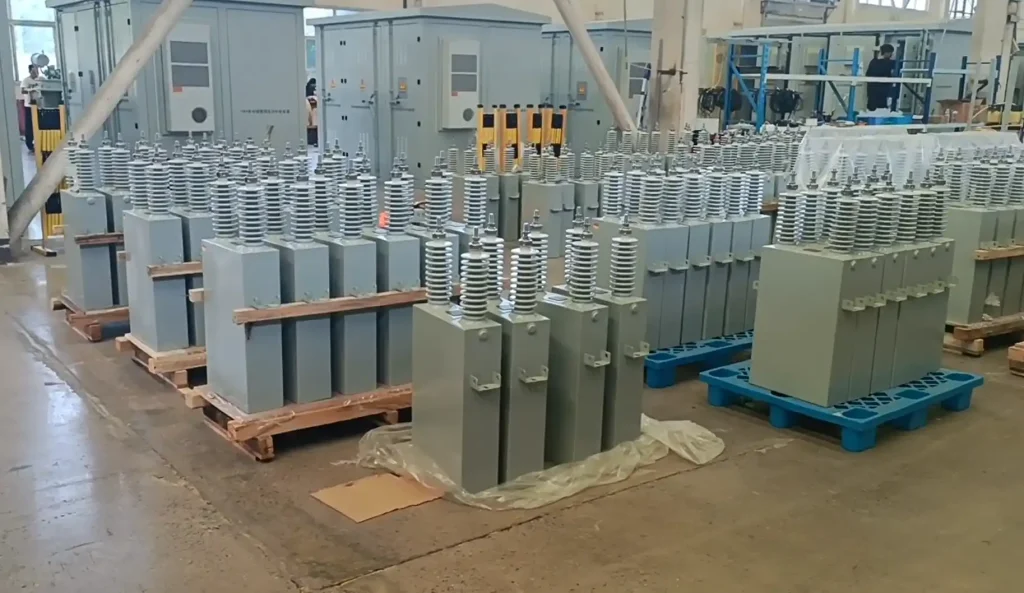

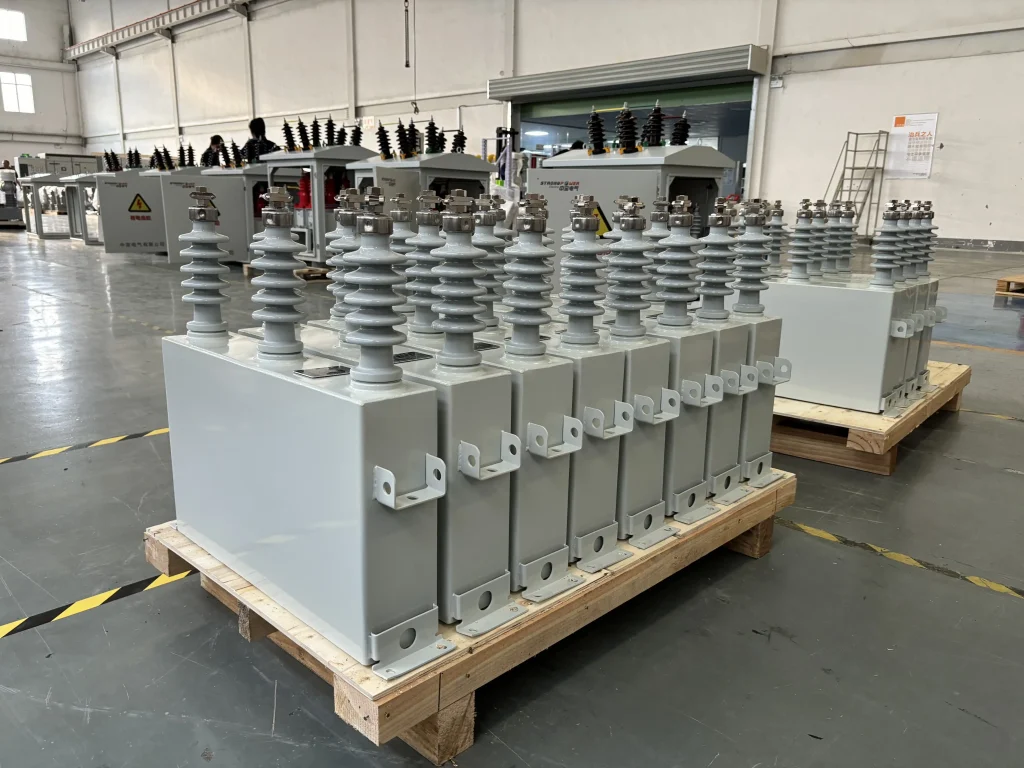

Галерея батарея конденсаторов

Часто задаваемые вопросы

Что такое батарея конденсаторов?

Батарея конденсаторов — это группа конденсаторных установок, соединённых последовательно или параллельно и работающих как единое устройство. Она накапливает энергию и отдаёт её в сеть по мере необходимости.

Как работает батарея конденсаторов?

Конденсаторы, применяемые для компенсации реактивной мощности, работают за счёт накопления энергии в электрическом поле и последующего её высвобождения для обеспечения реактивной мощности. Это позволяет стабилизировать напряжение и повышать коэффициент мощности.

В чем разница между батареей конденсаторов и гармоническим фильтром?

Как уже было упомянуто, батарея конденсаторов состоит из набора конденсаторных установок, соединённых последовательно или параллельно и функционирующих как единая система.

Если же в конфигурацию батареи конденсаторов добавить реактор (индуктивность), то она превращается в гармонический фильтр.
Название «гармонический фильтр» связано с тем, что совместная работа ёмкости конденсатора и индуктивности реактора создаёт низкоимпедансный путь, настроенный на определённую частоту.

Проще говоря, гармонический фильтр можно представить как «скоростную полосу» для электронов, имеющую минимальное сопротивление на выбранной гармонике.

Благодаря правильному подбору ёмкости и индуктивности создаётся этот низкоомный путь, который позволяет эффективно отфильтровывать и подавлять токовые гармоники в электрической системе.

.
