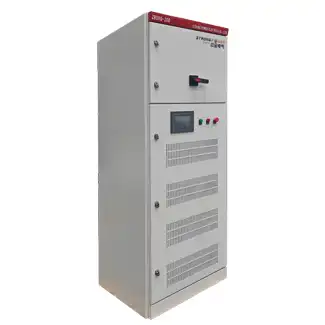

Статический генератор реактивной мощности (SVG)

Коэффициент мощности после компенсации, как правило, выше 0.98

Статический генератор реактивной мощности (SVG) — это устройство, предназначенное для повышения коэффициента мощности, не соответствующего нормативам. Оно подключается параллельно компенсируемой нагрузке, работает как управляемый источник тока и в реальном времени формирует требуемую форму тока. На сегодняшний день такой электронный метод компенсации сегодня считается одним из наиболее эффективных методов компенсации. Его особенностью является использование IGBT-топологии под управлением DSP, которая обеспечивает точную компенсацию индуктивных и ёмкостных нагрузок по каждой фазе, а также корректировку фазного небаланса.

SVG не подвержен воздействию гармоник, резонанса и колебаний напряжения, снижает мерцание (flicker), уменьшает колебания напряжения, балансирует нагрузку и соответствует соответствует строгим требованиям стандартов качества электроэнергии.

SVG от Strong Power Electric — высокопроизводительное и надёжное решение для повышения качества электроэнергии. Он подходит для активной компенсации индуктивных и ёмкостных нагрузок и способен решать задачи, недоступные для традиционных конденсаторных установок. По сравнению с традиционными батареями конденсаторов SVG обеспечивает более быструю реакцию, точную компенсацию (точность до 99,9%, коэффициент мощности после компенсации >0,99) и различные режимы компенсации (индуктивная и ёмкостная)..

Преимущества и особенности

Мгновенная скорость реакции <1 мс, полная скорость отклика <10 мс.
Высокая устойчивость к внешним условиям, работа на высоте до 5000 м.
Способность обеспечивать полную реактивную мощность даже при понижении уровня сетевого напряжения.
Высокая стабильность: бесконечно высокая входная импедансная характеристика относительно сети, исключает гармонический резонанс.
Широкий диапазон входного напряжения и частоты, 150–1500 В DC, диапазон компенсации 30 кВА–15000 кВА.
Превосходство над конденсаторными батареями: нет AC-конденсаторов, точная и быстрая компенсация.
Повышение времени наработки, продление срока службы оборудования, снижение затрат на обслуживание.
Снижение потерь энергии, уменьшение штрафов за реактивную мощность, сокращение выбросов CO₂, улучшение экологических условий.
Полная система защиты: перенапряжение, пониженное напряжение, перегрузка по току, перегрев, обрыв фазы, короткое замыкание, плюс функция записи и анализа аварий.
Модульная конструкция: лёгкая установка и расширение, до 12 шкафов параллельно.
В отличие от конденсаторных и реакторных установок, SVG отслеживает изменения нагрузки в реальном времени и компенсирует без риска перекомпенсации.
Высокоточная мгновенная компенсация индуктивной и ёмкостной реактивной мощности. высокая скорость отклика, точность компенсации: (−0.99 ≤ Cosφ ≤ 0.99), плавная двунаправленная компенсация (ёмкостная/индуктивная).

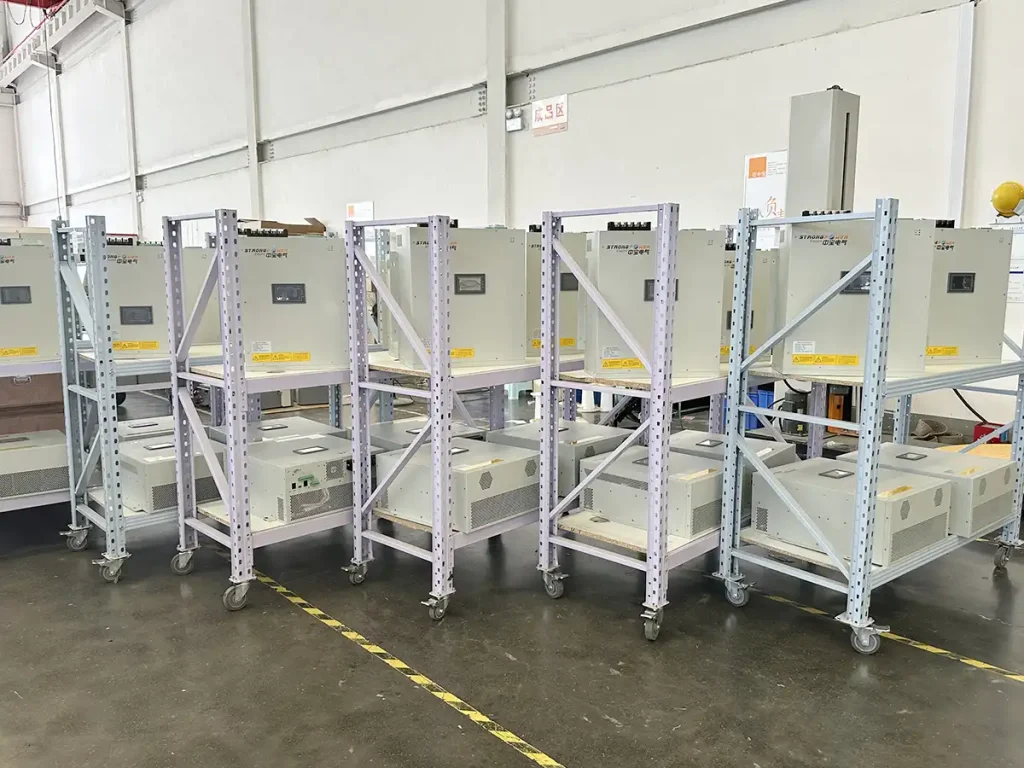

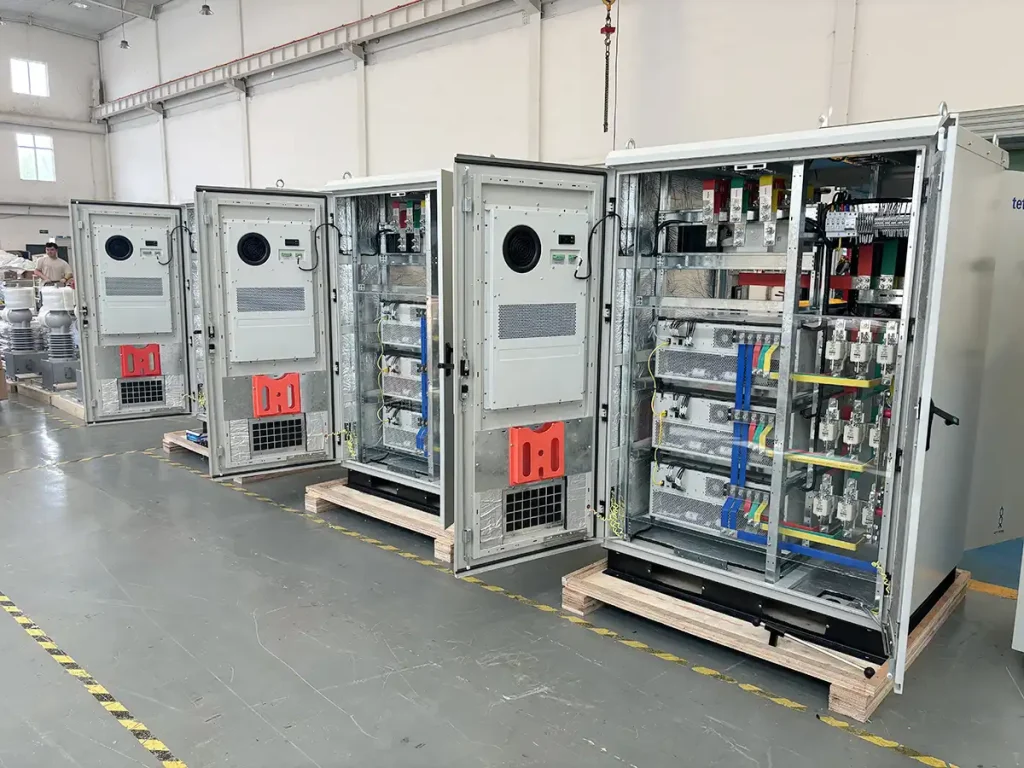

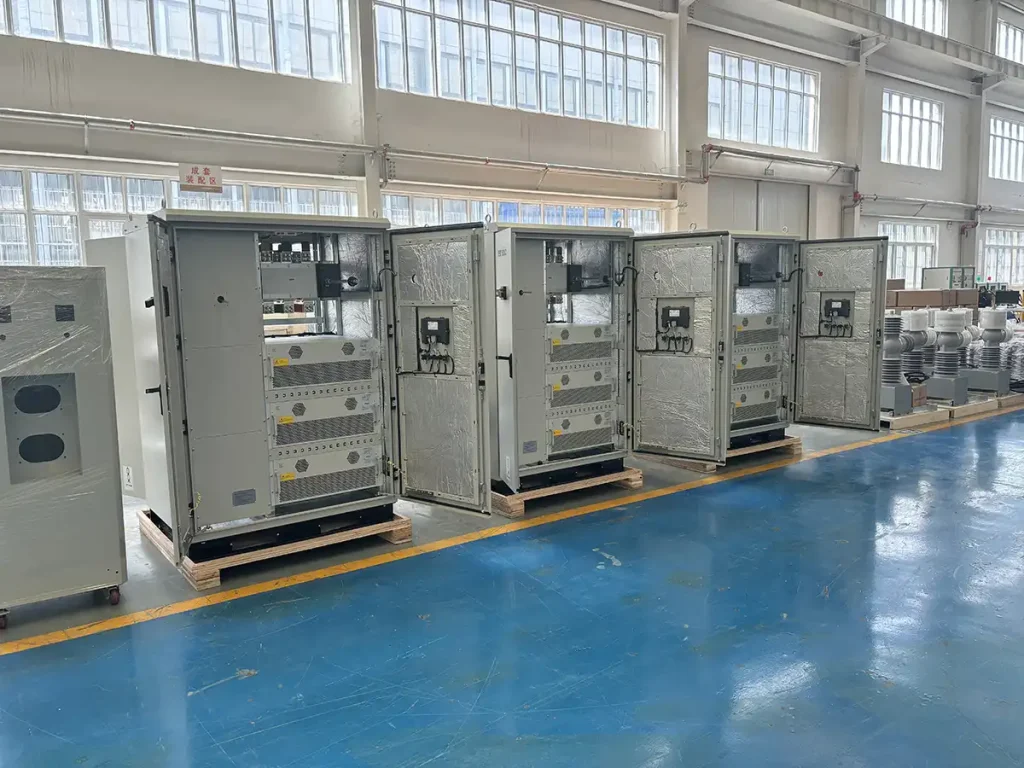

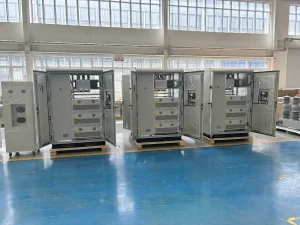

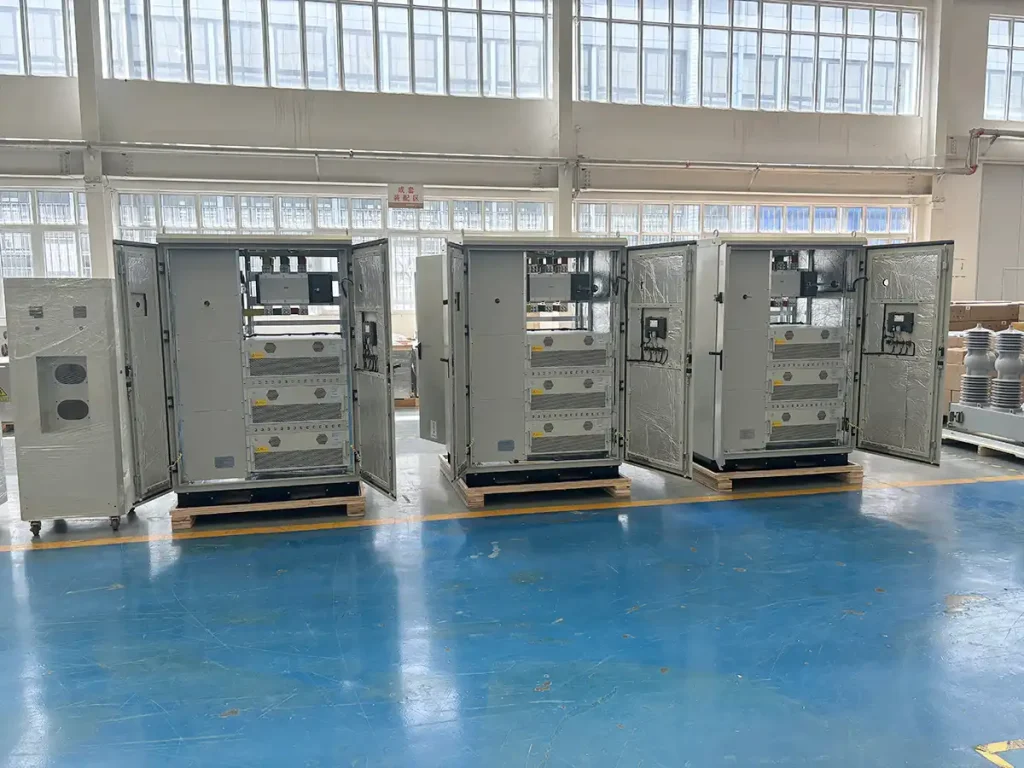

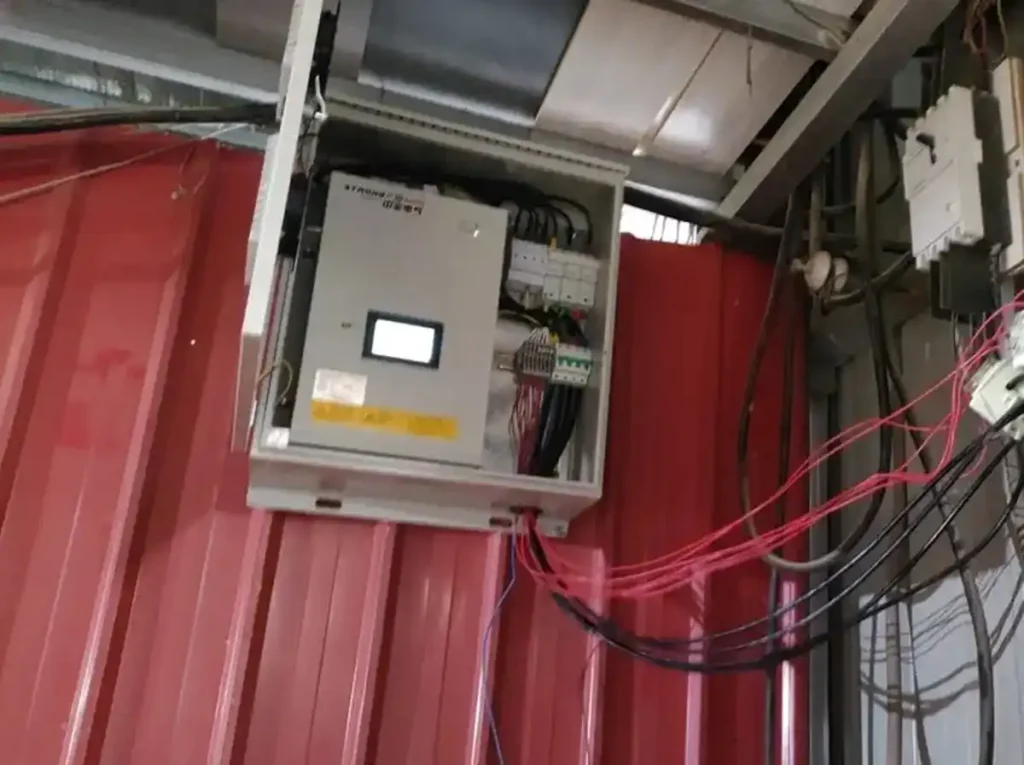

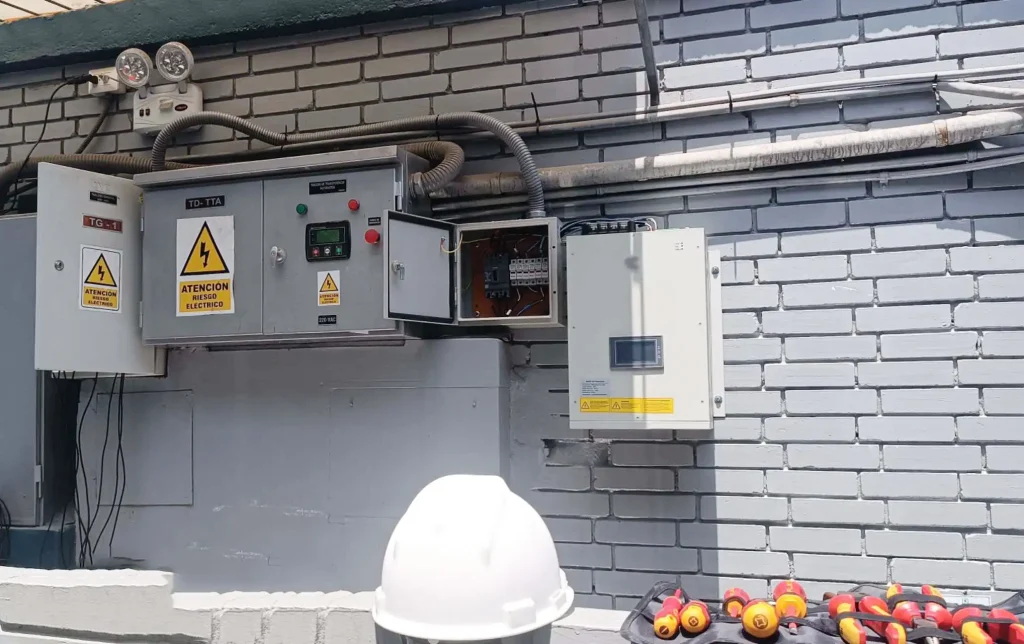

Галерея статических генераторов реактивной мощности (SVG)

Часто задаваемые вопросы

Принцип работы SVG

Принцип работы SVG во многом похож на принцип активных фильтров мощности (APF). Система SVG, подключённая параллельно нагрузке, выявляет искажения формы тока и в реальном времени вводит управляемый опережающий или отстающий ток — в зависимости от характера искажений (ёмкостных или индуктивных).

Эта мгновенная подача корректирующего тока выравнивает фазовый угол между током и напряжением, что позволяет добиться близкого к единице коэффициента мощности. SVG может поглощать или генерировать реактивную мощность, регулируя амплитуду и фазу выходного напряжения либо напрямую управляя током на стороне переменного тока.

Способы установки статического генератора реактивной мощности (SVG)

SVG имеет модульную конструкцию и может поставляться в следующих исполнениях:

настенное исполнение,
стоечное исполнение (rack-mount),
шкафное исполнение (cabinet).

Такая гибкость даёт инженерам возможность подобрать оптимальное решение для любой задачи и экономить полезную площадь.

СТОЕЧНЫЙ МОДУЛЬ

Стоечные статические генераторы реактивной мощности предназначены для лёгкой промышленности, коммерческих зданий и требовательных приложений с уровнем напряжения до 690 В, как в 3W, так и в 4W системах. Ультракомпактная конструкция делает их идеальными для условий с ограниченным пространством, проектов модернизации (retrofit), а также для интеграции в шкафы с преобразователями частоты (VFD) или в ячейки батарей конденсаторов. Доступны модули единичной мощности от 30 кВАр до 250 кВАр с возможностью неограниченного параллельного подключения.

НАСТЕННОЕ ИСПОЛНЕНИЕ

Настенные SVG являются полностью автономным, компактным решением для плавной динамической компенсации реактивной мощности в трёхфазных промышленных, коммерческих или сервисных установках. Диапазон единичной мощности модулей: 30–250 кВАр, с возможностью неограниченного параллельного соединения.

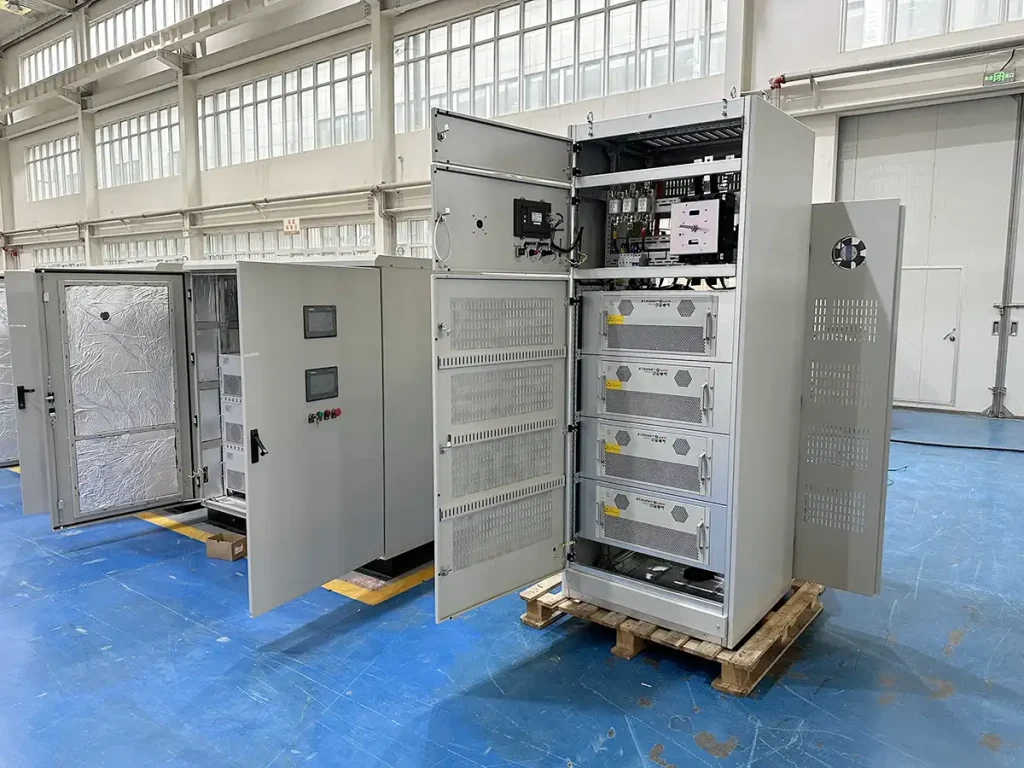

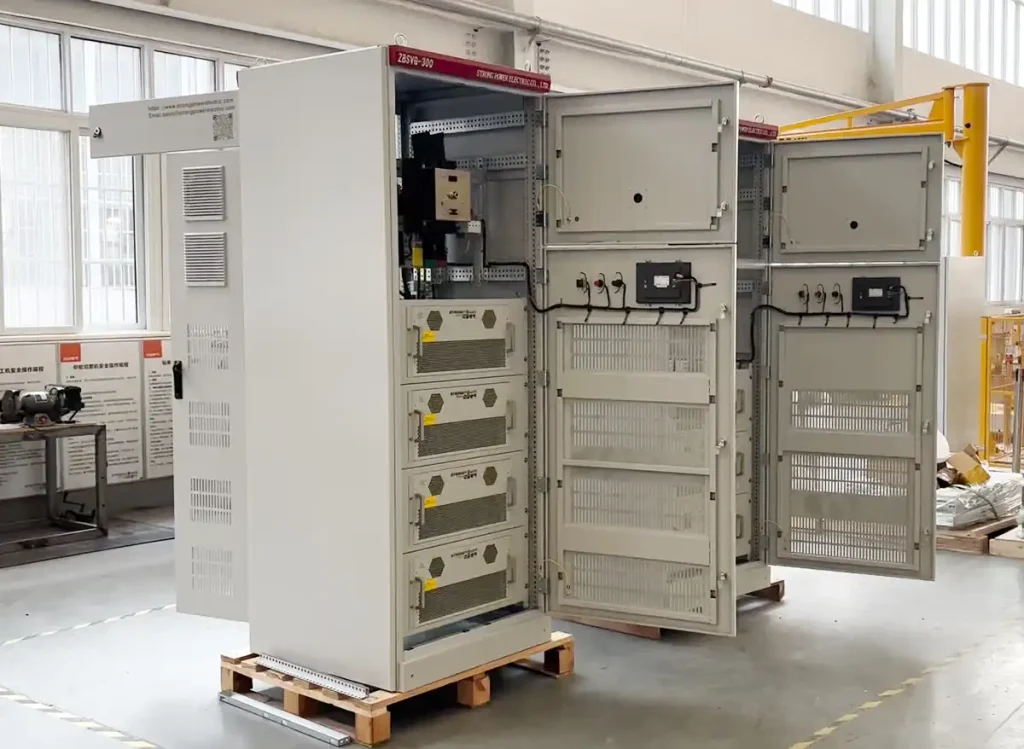

ГИБКИЕ ШКАФНЫЕ РЕШЕНИЯ

Доступны классы защиты IP20, IP31, IP54 и другие по запросу. Шкафы легко расширяются за счёт компактных стоечных модулей и обеспечивают максимальную мощность до 900 А в одном шкафу. Каждый шкаф поставляется предварительно собранным, протестированным, настроенным и полностью готовым к эксплуатации. Гибкий функционал шкафов позволяет интегрировать их в вышестоящие системы управления, такие как PLC или SCADA.
